Diagnostic

Un diagnostic précis pour mieux piloter la santé de votre transformateur

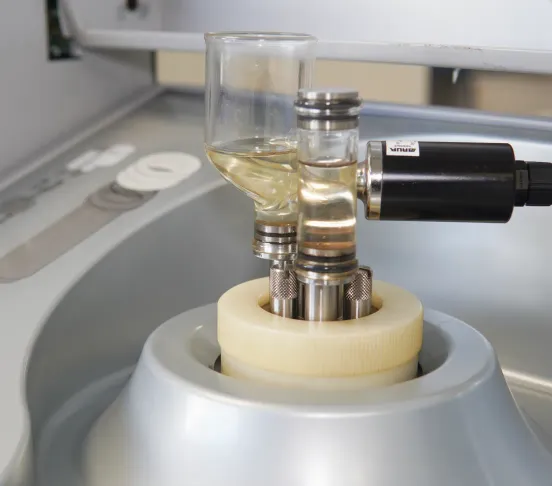

Flacons de prélèvement d'huile en laboratoire

Notre rapport d’analyse

Une fois l’analyse terminée, vous recevrez un rapport contenant l’identification du transformateur, les résultats d’analyses ainsi qu’un diagnostic avec des conseils établis par nos experts.

Évaluation

Le rapport contient également une évaluation du niveau de criticité via un code couleur :

Vert

Aucune anomalie constatée

Orange

Une ou plusieurs dérives identifiées, cela nécessite un contrôle approfondi

Rouge

Valeurs qui dépassent un seuil critique, cela nécessite un contrôle immédiat ou l’arrêt du transformateur

Que révèle une analyse d'huile ?

Bien plus qu’un simple contrôle, l’analyse d’huile révèle l’état de santé de votre transformateur.

Expert dans un laboratoire travaillant sur un ordinateur

Besoin d’un appui ? Transfo Lab vous guide dans la lecture des résultats et vous oriente vers les solutions les plus pertinentes.

Contactez-nous

L’analyse chromatographique des gaz dissous (DGA) permet de détecter la présence de défauts internes dans le transformateur. Certains gaz (O2, N2, CO2, CO) sont liés à la respiration naturelle de l’huile ou au vieillissement de l’isolation papier. D’autres gaz de type hydrocarbure résultent de défauts thermiques ou électriques. La présence et la concentration de ces gaz permettent d’identifier les anomalies.

Le papier isolant en se dégradant libère des dérivés furaniques, indicateurs de la décomposition de la cellulose. Leur analyse, via un simple prélèvement d’huile, permet d’évaluer l’état du papier et d’estimer la durée de vie résiduelle du transformateur.

  • Rigidité diélectrique : mesurée par spintermètre (selon la norme CEI 60156), elle reflète les capacités isolantes de l’huile, influencées par la teneur en eau et en particules.
  • Teneur en eau : elle reflète l’humidité de l’isolation et doit être mesurée à chaud, en équilibre thermique. La courbe Fabre et Pichon permet d’estimer l’humidité dans les isolants solides.
  • Indice d’acidité : témoin du vieillissement de l’huile. Un indice élevé indique une oxydation avancée, générant des boues acides.
  • Tangente delta : reflète les propriétés diélectriques en courant alternatif. Elle est liée à la résistivité et à la permittivité du fluide.

  • Pollution particulaire : la nature et la quantité des particules présentes dans l’huile renseignent sur l’origine des dégradations. L’échantillon doit être représentatif.
  • Pollution par PCB et PCT : ces analyses détectent une contamination par des produits interdits, issus d’anciennes manipulations ou d’huiles inadaptées.

Certains composés soufrés, bien que stabilisateurs, peuvent devenir corrosifs (mercaptans, disulfures). L’analyse permet d’identifier un éventuel risque pour les composants métalliques du transformateur.
